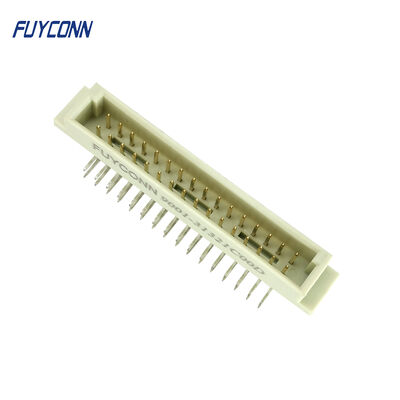

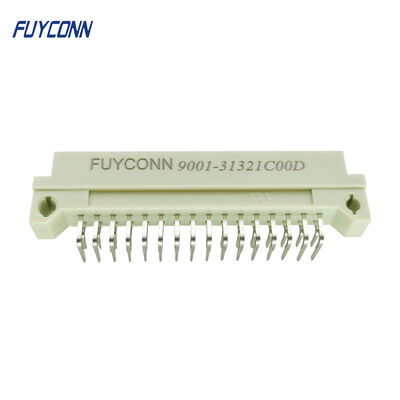

Thay thế Harting P/N 09 22 132 2921 DIN-Signal 2B032MS-3, Đầu nối tín hiệu DIN loại 2B đực hàn góc 32 chân

Đầu nối PCB góc phải DIN41612 loại 2B, bước răng 2.54mm, 2 hàng, 32 chân, 2*16 32 chân đực R/A PCB Euro 41612

DIN 41612.pdf

DIN 41612 là một tiêu chuẩn DIN cho các đầu nối điện được sử dụng rộng rãi trong các hệ thống điện dựa trên khung. Tiêu chuẩn hóa các đầu nối là điều kiện tiên quyết cho các hệ thống mở, nơi người dùng mong đợi các thành phần từ các nhà cung cấp khác nhau hoạt động cùng nhau. Ứng dụng được biết đến nhiều nhất của đầu nối DIN 41612 là trong hệ thống VMEbus.

Đầu nối DIN 41612 đã được chấp nhận rộng rãi như một tiêu chuẩn cho nhiều ứng dụng kết nối trong thị trường viễn thông và dữ liệu trên toàn thế giới. Ứng dụng được biết đến nhiều nhất của đầu nối DIN 41612 là trong hệ thống VME bus. Đầu nối DIN với ba hàng (a, b, c) chân trên lưới vuông 0.100" (2.54mm) có sẵn với các loại đầu cuối wire-wrap hoặc đầu hàn. Có sẵn các loại 5 chân, 10 chân, 15 chân, 20 chân, 30 chân, 32 chân, 48 chân, 64 chân và 96 chân.

Dòng Eurocard có sẵn trong các loại đầu nối board-to-board, wire-to-board, ribbon cable-to-board và đầu nối dòng cao. Đầu nối Eurocard của chúng tôi tích hợp các ưu điểm thiết kế được chấp nhận trên toàn cầu của đầu nối hai mảnh DIN 41612 và IEC 60603-2 trong một thiết kế chất lượng mang lại tính toàn vẹn tín hiệu (SI) và hiệu suất điện cao. Với danh mục sản phẩm đa dạng, bạn có thể dễ dàng tìm thấy loại và kiểu đầu nối phù hợp với ứng dụng của mình. Các hệ thống Bus phổ biến bao gồm STE Bus, CIMBUS, FUTUREBUS, VMEBus, MULTIBUS (II), NUBUS, VXi Bus và VME 64X.
