Thông tin chi tiết sản phẩm:
|
| danh mục sản phẩm: | đầu nối din41612 | Pin Length: | 4mm/13mm/17mm/25mm |
|---|---|---|---|
| Number of Terminal: | 2*25P 50pin | Số hàng: | 2 hàng |
| Terminals Type: | Straight PCB | Loại kết nối: | Loại PCB |
| Chất cách điện Màu sắc & Chất liệu: | Xám & PBT | Pin tiếp xúc: | Đồng phốt-pho |
| Liên hệ mạ: | Mạ vàng(1u",3u",5u",10u",15u") | Sân bóng đá: | 2,54mm / 5,08mm |
| Giới tính: | Nam giới | Terminal Length: | 13mm |

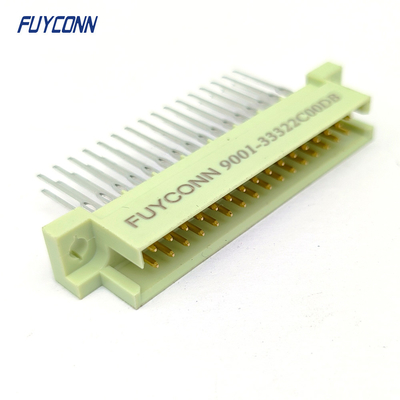

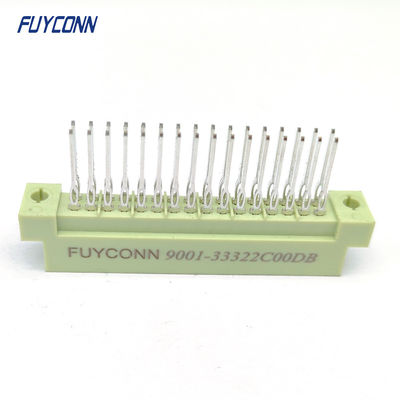

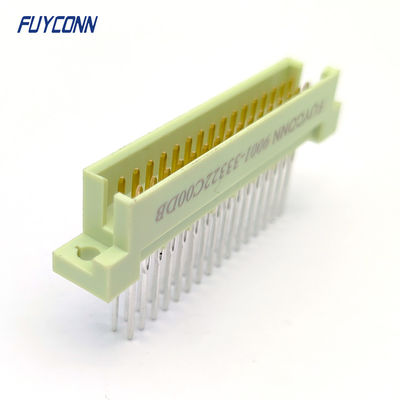

2 hàng 2 * 16Pin 32P PCB nam Press Pin DIN41612 15mm Connector, 32pin kéo dài liên lạc thẳng PCB Eurocard Male Connector
Danh mục:DIN41612 CONNECTOR.pdf
DIN 41612 là một tiêu chuẩn DIN cho các đầu nối điện được sử dụng rộng rãi trong các hệ thống điện dựa trên giá đỡ.khi người dùng mong đợi các thành phần từ các nhà cung cấp khác nhau hoạt động cùng nhauViệc sử dụng kết nối DIN 41612 được biết đến rộng rãi nhất là trong hệ thống VMEbus.
DIN 41612 đã được chấp nhận rộng rãi như một tiêu chuẩn cho một loạt các ứng dụng kết nối trong thị trường viễn thông và dữ liệu trên toàn thế giới.Việc sử dụng kết nối DIN 41612 được biết đến rộng rãi nhất là trong hệ thống bus VME. DIN kết nối với ba hàng ((a, b, c) của các liên lạc trên 0,100 " ((2,54mm) lưới vuông có sẵn trong dây bọc hoặc hàn đuôi loại kết thúc.32pin 48pin 64pin và 96pin có sẵn.
| Tính năng sản phẩm: | |
| 1Dòng sản phẩm: | Bộ kết nối DIN41612 |
| 2. Độ dài nhiệt: | 4mm/13mm/15mm/17mm/25mm |
| 3. Loại kết nối | Bộ kết nối PCB DIN 41612 |
| 4- Kết nối giới tính: | Nam giới |
| 5Số vị trí: | 2*25P 50pin |
| 6Số hàng: | 2 hàng |
| 7- Vật liệu liên lạc: | Đồng |
| 8. Contact Plating: | 1U", 3U", 5U", 10U", 15U", 30U" |
| 9- Vật liệu cách nhiệt: | PBT |
| 10Màu sắc | Xám |
| 11. Loại thiết bị đầu cuối | PCB thẳng |
| 12- Đưa đi. | 2.54mm |
| Thông số kỹ thuật điện | |
| 1. Đánh giá hiện tại: | 5Amp |
| 2. Năng lượng: | DC 1000v/phút |
| 3. Kháng cách: | 1000Mn MIN. ((ở 500V DC) |
| 4Nhiệt độ hoạt động: | -55°C đến +105°C |
Dòng Eurocard có sẵn trong các đầu nối board-to-board, wire-to-board, ribbon-cable-to-board và đầu nối điện cao. Our Eurocard connectors incorporate internationally accepted design advantages of DIN 41612 and IEC 60603-2 two-piece connectors in a quality design that provides high Signal Integrity (SI) and electrical performance. Với một danh mục đầu tư rộng rãi, nó là dễ dàng để tìm đúng loại kết nối và phong cách phù hợp với ứng dụng của bạn.và VME 64X.
DIN 41612là mộtDINtiêu chuẩn cho các đầu nối điện được sử dụng rộng rãi trong các hệ thống điện dựa trên giá đỡ. Tiêu chuẩn hóa các đầu nối là điều kiện tiên quyết cho các hệ thống mở,khi người dùng mong đợi các thành phần từ các nhà cung cấp khác nhau hoạt động cùng nhauViệc sử dụng rộng rãi nhất của các đầu nối DIN 41612 là trongVMEbusvàNuBusTiêu chuẩn đã được rút lại vì các tiêu chuẩn quốc tếIEC 60603-2vàEN 60603-2.
